X射线衍射法应力检测仪在汽轮机质量控制中主要用于叶片、喷嘴等精密部件的表面残余应力无损检测，可有效监控机械加工和热处理工序引入的应力状态，防止部件在高速旋转下因残余应力导致变形或断裂，保障设备运行安全。

一、技术原理与设备特点

X射线衍射法基于布拉格定律，通过测量晶面间距的变化来计算残余应力。当X射线照射到金属表面时，晶体结构会产生衍射峰，若材料内部存在应力，晶面间距会发生微小变化，导致衍射角偏移，由此可推算出残余应力大小。

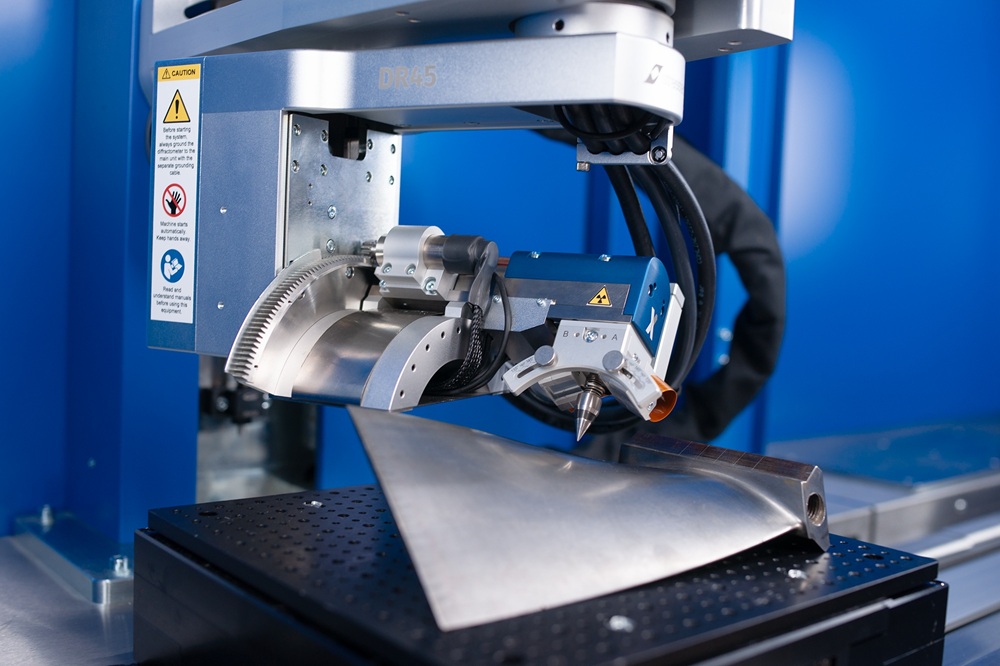

典型设备如Stress DR45型，具备以下特点：

非破坏性检测‌：无需取样，可在成品或半成品上直接测量。
高精度与标准化‌：符合国家标准GB/T 7704-2017《无损检测 X射线应力测定方法》，测量精度高，结果可重复。
便携灵活‌：集成高压X射线源、二维面阵探测器和便携式电脑，适用于车间、现场检测。
多功能扩展‌：可选配电解抛光装置，实现残余应力随深度分布的逐层测量；同时支持残余奥氏体含量分析，辅助热处理工艺优化。

（注：图片来源于网络）
二、在汽轮机质量控制中的具体应用
1. ‌叶片加工过程的质量监控‌

汽轮机叶片在铣削、磨削和喷丸强化等加工过程中易产生表面残余应力。使用X射线衍射仪对叶片进行逐点扫描，可识别拉应力集中区域，避免因过高拉应力引发疲劳裂纹。研究人员已通过该方法对叶片加工变形进行分析，为工艺参数优化提供数据支撑。

2. ‌热处理后应力状态评估‌

高温回火、时效处理等热处理工艺虽能释放部分应力，但也可能引入新的应力分布不均。X射线衍射法可用于检测热处理后叶片或转子表面的残余应力水平，确保其处于压应力状态（有利于提高疲劳寿命），从而验证工艺有效性。

3. ‌焊接与再制造部件的质量验收‌

在焊接修复或增材制造后的部件中，局部区域常存在高残余应力。X射线衍射法可用于焊缝及其热影响区的应力检测，判断是否需要进行后续去应力退火处理，确保再制造部件满足服役要求。

三、优势与局限性

四、与其他检测技术的协同应用

由于X射线衍射法仅限于表面检测，常需与其他方法结合使用：

与轮廓法配合‌：用于盘锻件或转子轴身，先用轮廓法获取内部二维应力分布，再用X射线法补充表面精细数据。
与磁测法联用‌：磁测法用于铁磁材料快速筛查，发现异常区域后，再用X射线法进行精确定量分析，提升检测效率。
