齿轮齿面的磨削烧伤检测是确保齿轮制造质量与服役可靠性的关键环节。烧伤会引发表层组织变化、硬度下降、残余应力增加，甚至导致裂纹，严重影响齿轮的疲劳强度和使用寿命，磨削烧伤是齿轮制造中必须严格控制的关键缺陷。

一、直接影响齿轮表面力学性能

1. ‌硬度下降，耐磨性降低‌
   磨削过程中产生的高温会导致齿轮表层金相组织发生变化。例如，回火烧伤会使马氏体转变为回火屈氏体或索氏体，导致表面硬度下降；而严重时的退火烧伤则会使表层完全软化，硬度大幅降低至HRC51以下，显著削弱齿面抗磨损能力。

2. ‌产生残余应力，诱发裂纹‌
   烧伤区域常伴随较大的残余拉应力，当其超过材料强度极限时，极易引发微裂纹。这些裂纹多垂直于砂轮进给方向，一旦扩展，将导致齿面剥落甚至轮齿断裂。已有案例显示，风电齿轮因烧伤导致齿面硬度降至524 HV，影响深度达0.7～0.9 mm。    图片来源于网络

二、削弱齿轮疲劳强度与承载能力

1. ‌降低接触疲劳寿命‌
   齿轮在啮合过程中承受周期性接触应力，烧伤区域因组织劣化和硬度下降，成为疲劳裂纹的起始点。实验数据表明，严重烧伤状态下齿轮的接触疲劳寿命可缩短至正常状态的25%。

2. ‌影响啮合精度与承载能力‌
   烧伤常伴随局部变形或组织不均，破坏齿面形貌一致性，降低啮合精度。这不仅增加运行噪音，还导致载荷分布不均，进一步加剧局部应力集中，影响整体承载性能。

三、引发连锁失效风险

润滑油易渗入烧伤产生的微裂纹中，在齿轮啮合时形成“液压挤胀”效应，加速裂纹扩展，最终可能导致齿面点蚀、剥落甚至断齿，造成设备突发性故障。此类问题在高精度传动系统（如航空、风电、汽车变速器）中尤为敏感。

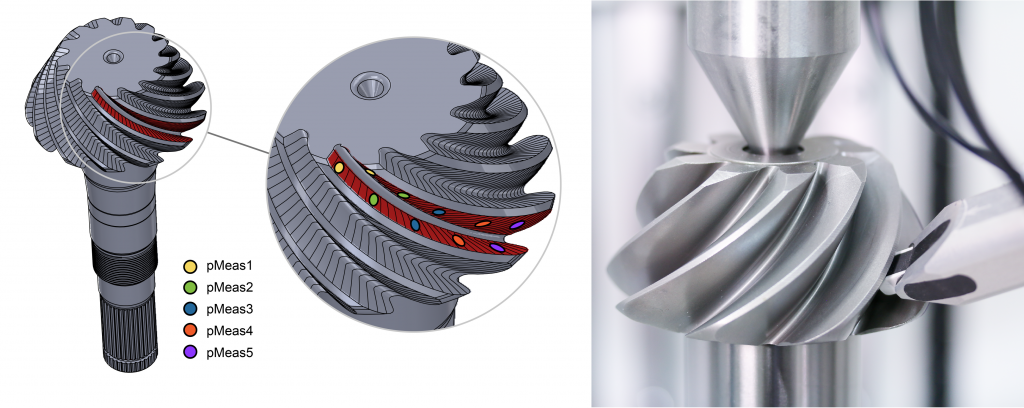

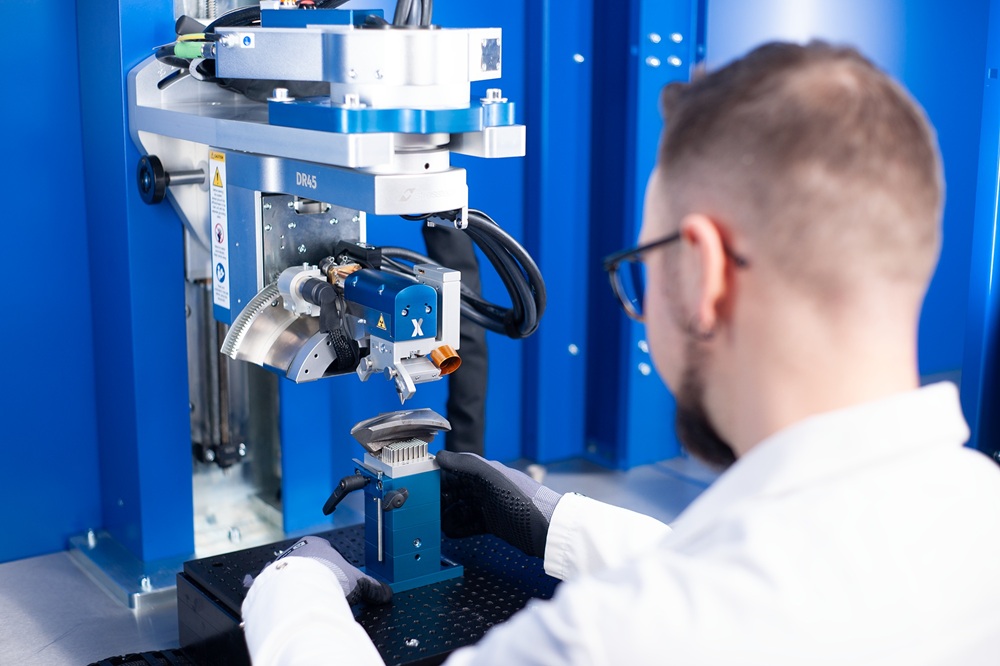

齿轮表面残余应力检测仪

四、其他潜在影响

• ‌增加后期失效风险‌：即使烧伤未立即导致零件报废，其潜在性能退化仍可能在服役过程中逐步显现，造成早期失效。

‌影响热处理稳定性‌：烧伤区域组织不稳定，脆性高，尤其在二次淬火烧伤后，虽表层硬度略升（可达HRC63），但性能不可靠，易引发断裂。

                                                                          巴克豪森噪声法齿轮磨削烧伤检测仪
