一、磨削烧伤对滚子轴承具体影响

磨削烧伤会从材料性能、结构强度、功能寿命三个维度，对滚子轴承产生不可逆的负面影响，最终大幅降低其可靠性和使用寿命，具体如下：‌

1. 基础材料性能劣化

烧伤区域因瞬时高温改变金相组织：

• ‌表层硬度骤降‌：原本淬火马氏体转变为屈氏体/索氏体，硬度从标准的58-64HRC降到45HRC以下，直接削弱轴承抗磨损能力。
• 组织韧性下降：二次淬火烧伤会形成脆性马氏体白层，回火烧伤则导致组织粗化，两种情况都会降低材料韧性，让轴承更易开裂。

2. 应力集中与裂纹风险升高

急速冷热循环会产生‌残余拉应力剧增‌：烧伤区拉应力可达800-1200 N/mm²，是正常加工的2-3倍，直接成为裂纹的萌生源。在交变载荷持续作用下，残余拉应力会引发网状龟裂，最终导致轴承表层剥落；严重烧伤肉眼就能看到焦黄到青蓝色的氧化膜，伴随微观裂纹。

3. 功能性失效提前发生

• ‌疲劳寿命骤降‌：软化层会加速滚道塑性变形，在循环应力下很快产生压痕、蠕变，引发早期疲劳失效，实际寿命可能只有合格轴承的几分之一。
• ‌动态精度丧失‌：局部组织不均匀会导致轴承旋转精度下降，运行时振动噪声明显增大，极端情况会直接卡死。
• ‌突发性断裂风险‌：裂纹扩展到临界尺寸后，可能引发套圈或滚子断裂，还会连带损坏配套设备。

行业标准明确要求：成品滚子轴承套圈不允许存在磨削烧伤，不合格产品必须报废，严禁流入装配环节，从源头规避早期失效风险。

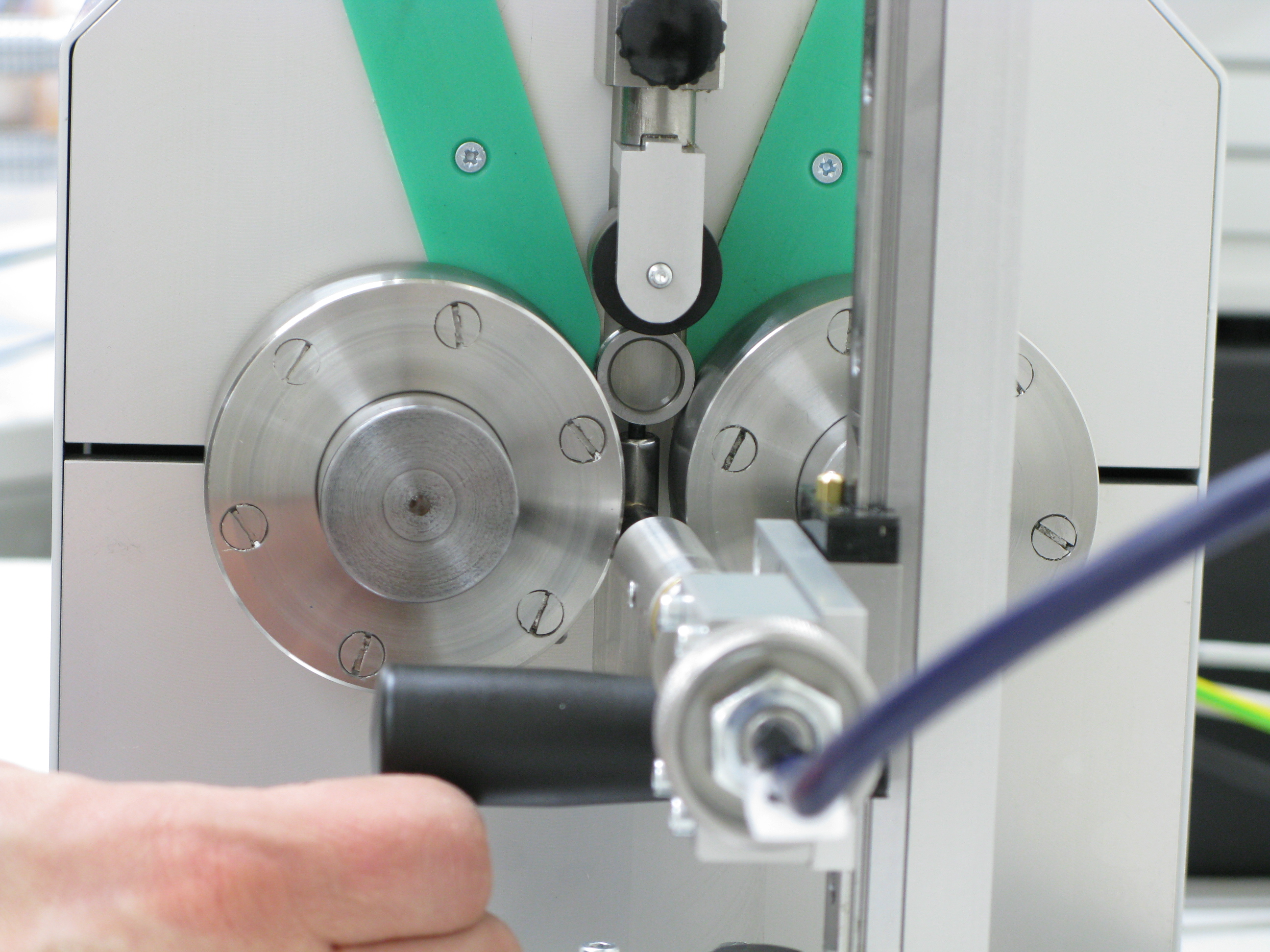

二、需要进行磨削烧伤检测的滚子轴承部位

主要是套圈和滚动体（滚子）的关键磨削加工面，具体如下：‌

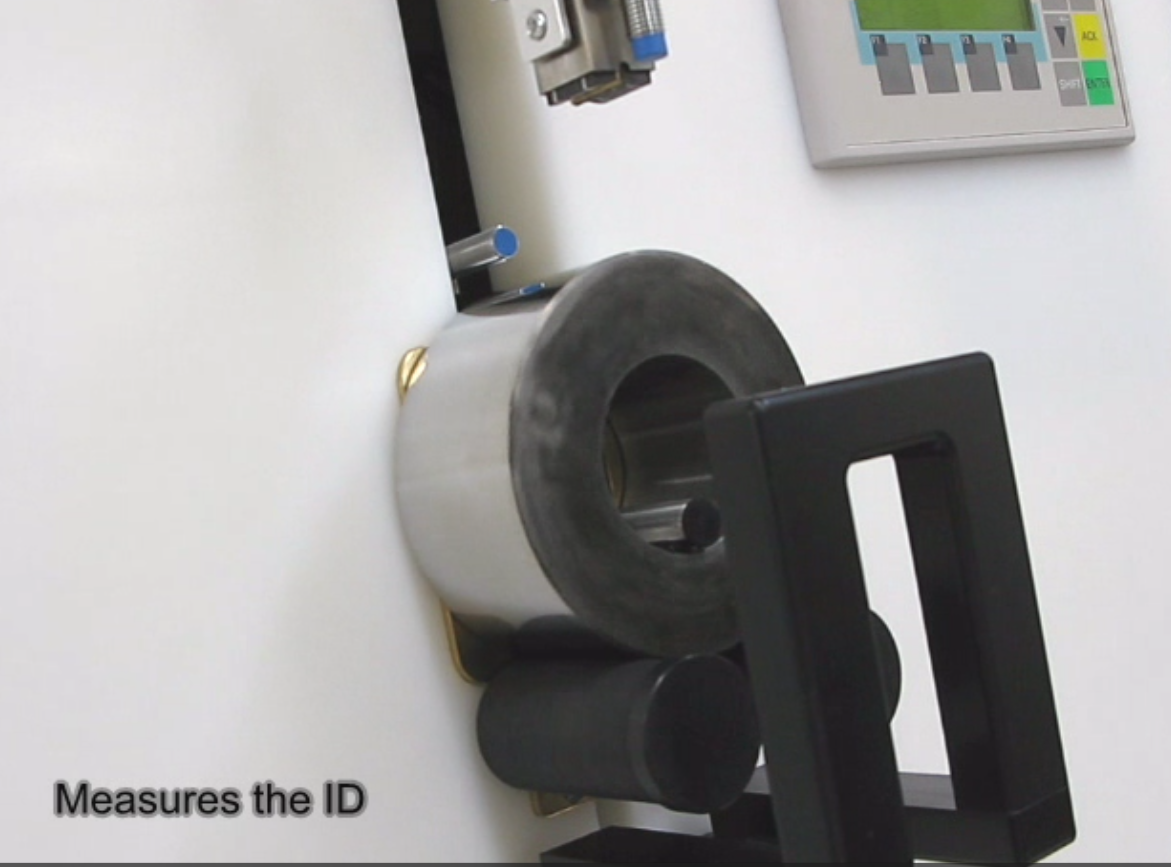

1. ‌轴承套圈部位‌：内圈、外圈的‌滚道面‌、‌内圆面‌、‌外圆面‌以及‌端面‌，这些都是滚子轴承承受载荷、与滚动体摩擦接触的核心区域，也是磨削加工的主要部位，烧伤风险高发。
2. ‌滚动体（滚子）部位‌：滚子的‌端面‌以及‌滚道工作面‌，圆锥滚子轴承还需额外关注‌挡边工作面‌，这些位置应力集中，直接影响轴承运行稳定性，必须检测磨削烧伤问题。

从行业检测规范来看，高精度、高转速要求下的滚子轴承，所有磨削加工的接触表面都需要全面覆盖检测，因为磨削烧伤会直接降低轴承接触疲劳寿命和运行可靠性，是滚子轴承质量控制的关键检测项。
